●  供料及雾化系统

由供料泵、稳压器、高压管路阀组、喷枪喷嘴装置组成。

我公司会提供多规格可选择的喷孔片、漩涡嵌体在本机调试，满足客户产品物料颗粒度要求。全套喷枪喷嘴，可使不锈钢干燥室喷嘴的准确定位，喷枪喷嘴从干燥室上部朝下，在合适的位置，由固定装置连接环可快速和方便拆卸检查喷嘴；

●  热风系统

由初中高三效空气过滤器、送风机、蒸汽换热器、热风管道等组成。

蒸汽换热器采用新型翅片换热管，基管Ф18×2不锈钢管，不锈钢翅片密薄绕制，外框不锈钢材质。特定的翅片结构使空气经过换热器时出现对流扰动，从而提高换热效率。

●  干燥系统

由热风分配器、干燥主塔、观察人孔、塔内照明装置、气动敲击锤等组成。

热风分配器位于干燥塔顶部，采用DCK形热风分配器，它的特点是热风靠特定分布结构均匀进入干燥塔内，防止出现扰流和乱流，同高压雾化的液滴成均匀充分接触，不容易产生接触死角，提高物料干燥环境一致性，材质采用304不锈钢/δ=2。

●  产品收集系统

由二级旋风分离器、旋转出料器、引风机、连接管道等组成。

产品收集系统是用于干燥塔内的气体抽出，将产品回收并将尾气排放到大气中，它能将尾气中的细粉达到分离效果，使排气洁净，并确保特定限度地回收到成品。

由于产品特定性不能用布袋除尘器收集粉料，故使用二级旋风分离器提高粉尘收集率。

●  气流冷却系统

由空气除湿机、风送管道、二级旋风分离器、收料器、气泵等组成。

干燥后的固体粉料，由于其自身温度较高，不能直接进行包装，应当对其进行冷却。该系统是为了能使产品风送冷却后直接进入料仓连续包装而配置的。

●  控制系统

控制系统PLC控制。

包含主要控制点检测、显示、报警等。

干燥介质空气经过加热后，在送风机作用下，通过干燥塔顶部的热风分配器进入塔内；需干燥的物料由高压泵送入喷枪，在高压作用下形成细小的雾滴。在干燥室内热风与雾滴群接触水分蒸发干燥成干粉，干粉由主塔底部和旋风分离器收集。

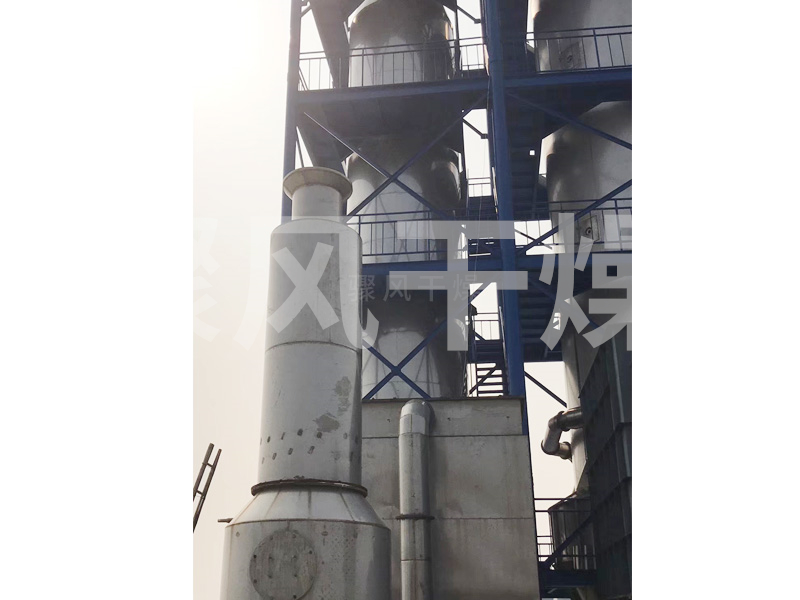

含有湿汽的尾气由引风机排入大气，并由湿法除尘器进行尾气除尘。

◎干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95％－98％的水份，完成干燥的时间仅需要十几秒到数十秒种，特别适用于热敏性物料的干燥。
◎所有产品为球状颗粒，粒度均匀，流动性好，溶解性好，产品纯度高，质量好。
◎使用范围广，根据物料的特性，可以用热风干燥， 也可以用冷风造粒，对物料的适应性强。
◎操作简单稳定，控制方便，容易实现自动化作业。

◎化工：有催化剂、树脂、合成洗衣粉、油脂类、硫 铵、染料、染料中间体、白碳黑、石墨、磷铵等。
◎食品：氨基酸及类似物、调味料、蛋白质、淀粉、乳制品、咖啡抽取物、鱼粉、肉精等。
◎制药：中成药、农药、抗生素、医药冲剂等。
◎陶瓷：氧化镁、瓷土、各种金属氧化物、白云石等。
◎喷雾造粒：各种肥体、氧化铝、陶瓷粉、制药、重金属超硬钢、化肥、粒状洗衣粉、中成药。
◎喷雾冷却造粒：胺基脂肪酸、石蜡、甘油酸脂、牛脂等。喷雾结晶、喷雾浓缩、喷雾反应等方面经常用到。
